在發(fā)電廠的工藝管道中，如果碳鋼中的鉻（Cr）含量很低，則管道會容易受到加速腐蝕。使用Vanta手持式XRF分析儀監(jiān)控鉻元素的含量，在預(yù)測管道的使用壽命時，非常關(guān)鍵。

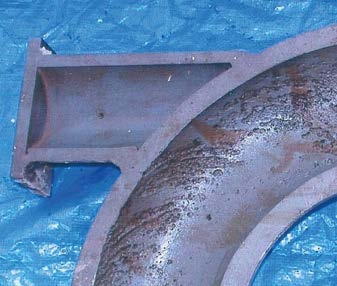

碳鋼工藝管道的內(nèi)表面上會自發(fā)形成一個保護性氧化層（四氧化三鐵銹層或赤鐵層）。在管道內(nèi)水流的高速沖刷下，這個氧化層可能會被沖掉。雖然管道材料會試圖重新生成一層氧化物，但是由于水流的高速沖刷，這層氧化物也會被沖掉。這種腐蝕現(xiàn)象被稱為流動加速腐蝕（FAC）。來自彎頭、三通和異徑管接頭等管件的紊流往往會使流動加速腐蝕變得更為嚴(yán)重。
根據(jù)腐蝕模型的預(yù)測，鉻含量低于0.04%的碳鋼會很容易受到流動加速腐蝕。這個監(jiān)控閾值處于奧林巴斯Vanta分析儀測量鐵基鋼材中鉻元素含量的分析范圍內(nèi)。在碳鋼管道中加入少量的鉻，可以大大減少流體加速腐蝕的速度。因此，對碳鋼中低含量的鉻（Cr）進行高精度的測量，是預(yù)測這些管道使用壽命的關(guān)鍵。

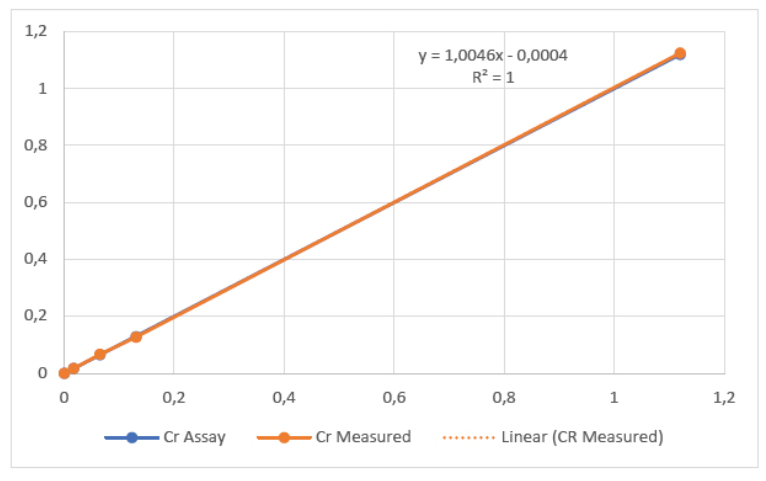

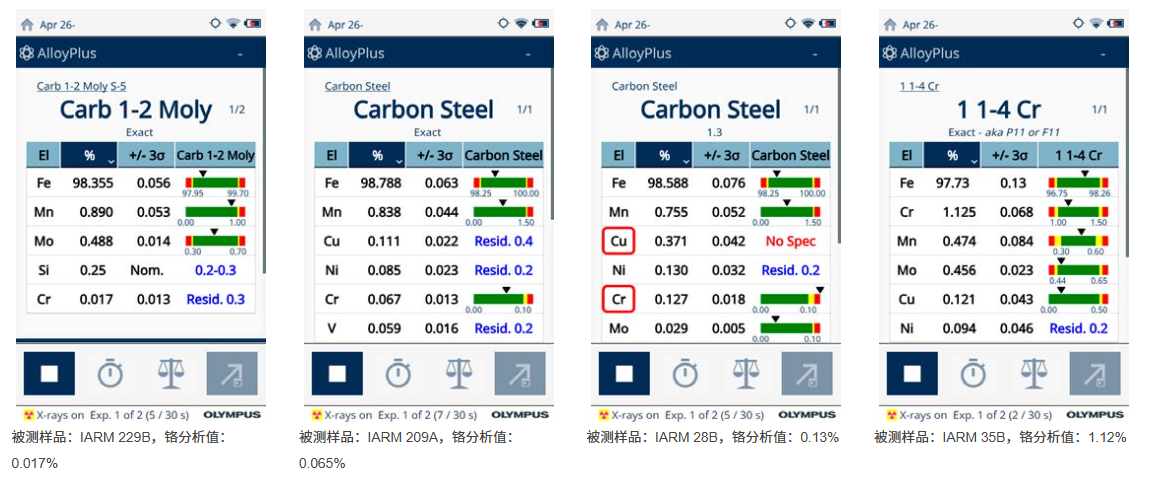

下面幾張圖是Vanta分析儀在對碳鋼中的鉻進行分析的過程中，顯示在分析儀屏幕上的結(jié)果。在這些圖像中我們可以看到，7秒鐘之內(nèi)，屏幕上就顯示了預(yù)測流動加速腐蝕所需的鉻含量讀數(shù)。
鉻元素在碳鋼中的防腐性能
Vanta手持式XRF分析儀可以迅速準(zhǔn)確地測量碳鋼中的低含量鉻元素，以判斷管道對流動加速腐蝕的敏感性。了解到鉻的含量，可以使發(fā)電廠提前安排在適當(dāng)?shù)臅r間對管道進行維修，從而可以降低管道出現(xiàn)泄漏，管件出現(xiàn)故障的風(fēng)險。
